一、引言：破碎机图纸设计的重要性
破碎机是矿山、建材、化工、冶金等行业的核心设备，其性能直接影响生产线的效率与成品质量。而破碎机图纸设计作为设备制造与装配的“语言”，决定了设备能否按预期运转。一套完整的图纸不仅包含零件尺寸，还涉及公差配合、材料选型、热处理要求及装配关系。本文将从设计流程、关键部件图纸要点、常见问题等方面展开，为工程师提供实用参考。
二、破碎机图纸设计的基本流程
- 需求分析与参数确定
- 明确破碎物料性质（硬度、湿度、粒度）。
- 确定生产能力（t/h）、进料粒度、出料粒度。

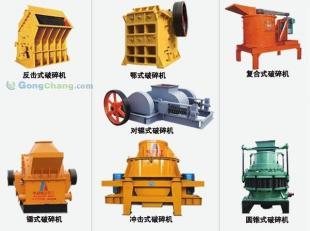

- 选择破碎机类型：颚式、圆锥、反击式、锤式等。
- 总体方案设计
- 绘制机构运动简图，确定传动系统（电机-皮带/联轴器-主轴）。
- 计算破碎力、功率，初步确定主要结构尺寸（如颚式破碎机的给料口尺寸、偏心轴转速）。
- 部件三维建模与干涉检查
- 使用SolidWorks、UG、Creo等软件进行三维设计。
- 模拟运动部件（如动颚、偏心轴）的轨迹，避免干涉。
- 工程图绘制与标注
- 生成二维图纸，标注尺寸、公差、表面粗糙度。
- 编写明细栏、技术要求（如装配间隙、润滑方式）。
- 审核与标准化
- 检查视图完整性、尺寸链正确性。
- 符合国家/行业标准（如GB/T 7679、JB/T 5000）。
三、核心部件图纸设计要点
1. 破碎腔（以颚式破碎机为例）
- 齿板：材质高锰钢（ZGMn13），图纸需标注齿形角、齿距，并注明铸造成型后水韧处理。
- 腔型曲线：根据物料层压破碎原理设计，通常用多段圆弧拟合，图纸上给出曲线方程或坐标点表。
2. 偏心轴
- 材料：40Cr锻件，调质处理HB280-320。
- 尺寸公差：偏心部分与两端支承轴颈的同轴度通常取φ0.02mm。
- 表面粗糙度：Ra 6.3μm以上配合面取Ra 1.6μm。
- 图纸必须标注偏心距e及其极限偏差。
3. 轴承与密封
- 选用调心滚子轴承，图纸需标注配合精度（如轴k6，座H7）。
- 密封结构：迷宫密封+骨架油封，图纸表示出油路和通气孔。
4. 机架
- 焊接机架：图纸应标明焊缝符号、坡口形式及焊后退火要求。
- 铸造机架：注明铸造圆角、拔模斜度及探伤要求。
5. 调整机构（排料口调整）
- 常见有垫片调整、楔块调整、液压调整。
- 图纸中需表达最大/最小排料口尺寸、调整行程及锁定方式。

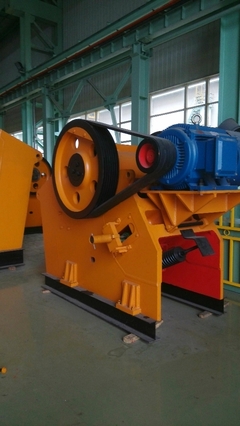

四、典型图纸实例：复摆颚式破碎机
装配图：主视图全剖，显示偏心轴、动颚、肘板、调整座相互关系；俯视图表达进料口与机架连接螺栓孔位置。
技术要求：
- 装配后动颚与固定齿板之间的排料口为40~100mm可调。
- 各运动摩擦面注入锂基润滑脂。
- 空载试运转2小时，轴承温升不超过35℃。
零件图示例：动颚体
- 材质：ZG270-500，正火处理。
- 轴孔φ220H7，粗糙度Ra1.6。
- 肘板座与轴孔中心线平行度0.05/100。
- 铸造缺陷（气孔、砂眼）不允许在轴孔表面。
五、常见设计问题与解决措施
| 问题 | 原因 | 图纸设计对策 |
|------|------|----------------|
| 轴承过热 | 配合过盈量过大或润滑不到位 | 标注合理的配合公差带，设计注油道 |
| 齿板松动 | 紧固螺栓无防松措施 | 图纸中增加止动垫圈，标明预紧力矩 |
| 排料口变化 | 调整机构无自锁 | 采用梯形螺纹并标注自锁条件 |
| 机架开裂 | 铸造圆角过早、应力集中 | 严控过渡圆角Ra，要求超声波探伤 |
六、
破碎机图纸设计是一个迭代优化的过程，既要满足功能要求，又要兼顾加工与装配。工程师应深入理解破碎机理，同时严格执行制图标准。掌握三四三维协同设计方法，能显著提升图纸质量，缩短研发周期。希望以上要点对同行有所启发。随着仿真技术与智能设计的普及，破碎机图纸将更快从概念走向现实。
